مقاومت چیست و چه کاری در مدارات الکترونیکی انجام می دهد؟
مقاومت چیست و چه کاری در مدارات الکترونیکی انجام می دهد؟
مقاومت قطعه ای است که در اکثر مدارات الکترونیکی استفاده می شود و قطعه ی جدایی ناپذیر مدارات و برد های الکترونیکی می باشد که از جنس فیلم فلز یا فیلم کربن ساخته می شود و به منظور کم نمودن ولتاژ و جریان مورد استفاده قرار می گیرد . واحد مقاومت اهم است و هر هزار اهم برابر با یک کیلو اهم و هر هزار کیلو اهم برابر با یک مگا اهم می باشد.
در سایت دریا الکترونیک www.daryaelec.ir مقاومت ها به شکل کلی دسته بندی شده و به زیر دسته های متغییر و ثابت تقسیم شده است که برای مقاومت های ثابت شامل:
۴/۱ وات ،۲/۱ وات ، ۱ وات ، ۲ وات ، ۳ وات
و ۵ وات آجری ، ۱۰ وات آجری و ۲۰ وات آجری

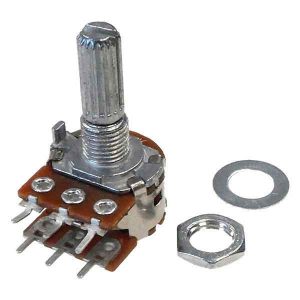

و برای مقاومت های متغییر شامل پتانسیومتر ، ولوم ، ولوم دوبل و مولتی ترن می گردد.
همچنین می توانید برای ولوم ها از سر ولوم های متنوع موجود در سایت استفاده کنید.
همچنین میتوان NTC و PTC ها را نیز در دسته مقاومت های متغییر جای داد.
حالا عملکرد مقاومت به چه شکلی است :
یک مقاومت ایدهال عنصری است با یک مقاومت الکتریکی که صرف نظر از ولتاژ اعمالی به دو سرش یا جریان الکتریکی عبوری از آن ، ثابت میماند. اما بدلیل اینکه مقاومتهای جهان واقعی نمیتوانند این شرایط ایدهال را برآورده سازند، آنها را به گونهای طراحی میکنند که در برابر تغییرات دما و دیگر عوامل محیطی ، نوسانات کمی در مقاومت الکتریکی شان ایجاد شود. مقاومتها ممکن است که ثابت یا متغییر باشند. مقاومتهای متغیر پتانسیومتر یا رئوستا نیز خوانده میشوند.
- مقاومت به شکل های مختلفی ساخته می شود که دو دسته بندی کلی به جهت قرار گرفتن در مدار دارد :
- مقاومت های PTH (plated through-hole) یا اکسیال (AXIAL)
- مقاومت های SMD یا SMT (surface-mount technology or device)
- مقاومت های دسته اول در توان های مختلفی تولید می شود:
مانند ۱/۸ وات یا ۰.۱۲۵ وات ،۱/۴ وات یا ۰.۲۵ وات ،۲/۱ وات یا ۰.۵ وات ، ۱ وات و …
- مقاومت های دسته دوم در پکیج های مختلفی تولید می شود :
مانند ۰۴۰۲ ، ۰۶۰۳ ، 0805 ، 1206 ، ۱۲۱۰ و …
این اعداد بیانگر طول و عرض مقاومت هستند به صورت دو رقم با مقیاس صدم اینچ می باشند
مثلا پکیج ۰۴۰۲ به معنای ۰.۰۴ اینچ طول و ۰.۰۲ اینچ عرض می باشد.
و این سایز بندی ها به نوعی بیانگر توان قابل تحمل قطعه نیز هستند
در سایت دریا الکترونیک مقاومت ها با پیشوند R نام گذاری شده اند و بعد از آن مقدار مقاومت بیان شده است و در آخر نیز سایز یا توان مقاومت ذکر شده است :
R100-۱۲۰۶ یا R1K-۱/4W
