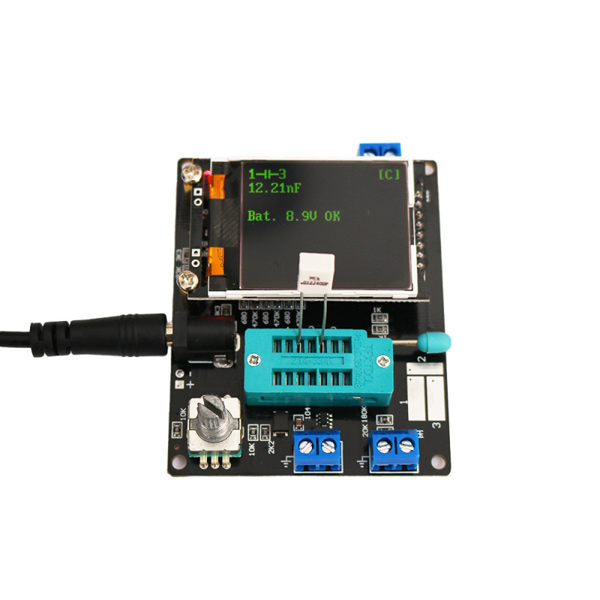

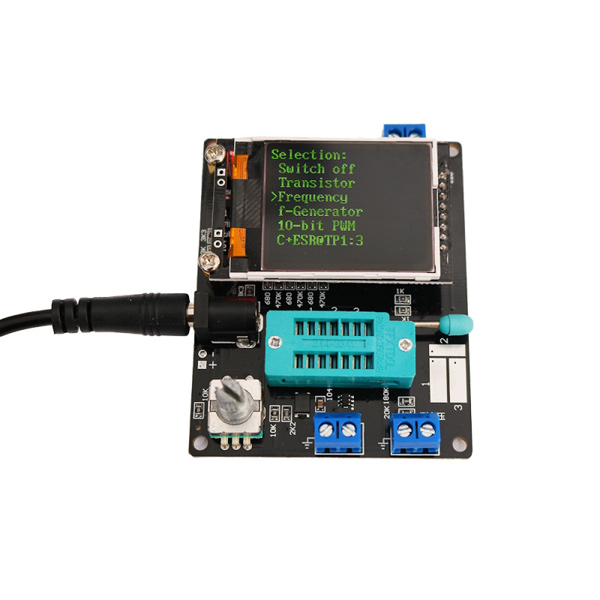

تستر قطعات الکترونیکی پیشرفته GM328A

تستر قطعات الکترونیکی پیشرفته GM328A

کاربردها

تشخیص خرابی در قطعات: تستر قطعات الکترونیک می‌تواند به کمک آزمون‌ها و اندازه‌گیری‌ها، مشکلات و خرابی‌های مختلف در قطعات الکترونیک را تشخیص دهد. این اطلاعات به تعمیرکاران الکترونیک و مهندسان کمک می‌کند تا قطعه معیوب را شناسایی و تعمیر کنند.
تست ترانزیستورها و دیودها: تستر قطعات الکترونیک معمولاً دارای قابلیت تست ترانزیستورها و دیودها است. این قابلیت امکان تشخیص نوع، جهت، و خواص این قطعات را فراهم می‌کند.
تست مقاومت و خازن: تسترهای قطعات الکترونیک می‌توانند مقاومت و خازن‌های مختلف را اندازه‌گیری و تست کنند. این اندازه‌گیری‌ها در تعمیرات و ساخت مدارات الکترونیکی بسیار مفید است.
تست اتصالات الکتریکی :برخی از تسترها می‌توانند اتصالات الکتریکی را بررسی و اندازه‌گیری کنند. این کاربرد در تشخیص اتصالات کوتاه یا قطع در مدارات بسیار مهم است.
تست سلامت مدارات الکترونیکی : با استفاده از تستر، مهندسان و تعمیرکاران می‌توانند سلامت مدارات الکترونیکی را بررسی و ارزیابی کنند.

این تسترها ابزارهای حیاتی برای توسعه، تست، و تعمیر قطعات و تجهیزات الکترونیکی هستند و در صنعت الکترونیک، تعمیرات و طراحی مدارات الکترونیکی به طور گسترده‌ای استفاده می‌شوند.

مشخصات

• ابعاد نمایشگر: ۱.۸ اینچ
• رزولوشن نمایشگر: ۱۶۰×۱۲۸ پیکسل
• نوع نمایشگر: TFT
• کنترلر نمایشگر: ST7735S
• ولتاژ کاری: ۶.۸ تا ۱۲ ولت
• جریان مصرفی: ۳۰ میلی‌آمپر
• شمارنده فرکانس: ۱ هرتز تا ۲.۹ مگاهرتز
• دقت شمارنده: ۰.۰۰۱ مگاهرتز
• مولد فرکانس: تنظیم از ۱ هرتز تا ۲ مگاهرتز
• مولد مدولاسیون عرض پالس(PWM): 10 بیت (۱-۹۹%) با فرکانس ۷۸۱۲.۵ هرتز
• اندازه‌گیری مقاومت: ۰.۱ اهم تا ۵۰ مگااهم با دقت ۰.۱ اهم
• اندازه‌گیری خازن: ۲۵ پیکوفاراد تا ۱۰۰,۰۰۰ میکروفاراد
• اندازه‌گیری سلف: ۰.۰۱ میلی‌هانری تا ۲۰ هانری
• قطعات سازگار: Thyristor, PNP, NPN, J-FET, TRIAC, Mosfet, Diode, Triac, LED
• سنجش حسگر: DS18B20 و DHT11
• دارای تشخیص خودکار نوع و قطب ترانزیستور
• تشخیص میزان ESR خازن‌ها
• اندازه‌گیری ولتاژ شکست دیود زنر
• اندازه‌گیری ولتاژ گیت و خازن گیت ماسفت‌ها
• تشخیص سلامت دیودهای ماورا بنفش

مشخصات فنی تستر قطعات الکترونیکی LCR-T7 :

• جریان تست : حدوداً ۶ میلی آمپر
• جریان حالت خاموشی: ۲۰ نانو آمپر
• دارای باطری داخلی شارژی و نشانگر شارژ شدن
• ابعاد تستر: ۸۸×۸۰×۲۸ میلیمتر
• وزن: ۱۲۰ گرم
• صفحه نمایش: ۳.۵ اینچ TFT رنگی با نور پس زمینه برای استفاده در محیط‌های تاریک
• محدوده اندازه‌گیری ظرفیت خازن: 25pf-100mF (بادقت 1pF)
• محدوده اندازه‌گیری اندوکتانس سلف: ۰.01mh-20H
• محدوده اندازه‌گیری مقاومت: ۰.۱Ω-50MΩ
• رزولوشن اندازه‌گیری مقاومت : ۰.۱ اهم
• محدوده اندازه‌گیری ولتاژ دیودهای زنر: ۰.۰۱ ولت تا ۳۰ ولت

محتویات بسته ارسالی :

• کابل شارژ
• پروب های تست
• پکیج قطعات تست

دستور العمل استفاده

قبل از استفاده از تستر قطعات الکترونیکی LCR-T7 به نکات زیر توجه نمایید:

هشدار: باتری استفاده شده در تستر از نوع لیتیوم یون است که به شدت قابلیت انفجار دارد؛ بنابراین باید مواظب باشید که از افتادن تستر در آب، و یا استفاده در نزدیکی منابع گرما ممانعت نمایید!

هشدار: برای ایمنی شخصی خود، لطفا به شدت با استفاده از مشخصات باتری لیتیوم یون و اقدامات احتیاطی مطابقت داشته باشید

• این تستر دارای باتری داخلی می‌یاشد و می توانید باتری آن را توسط یک شارژر موبایل شارژ نمایید.
• پیش از اندازه گیری ظرفیت خازنی ابتدا باید تخلیه الکتریکی خازن انجام شود. در غیر این‌صورت ممکن است به تستر آسیب وارد شود.
• حداکثر مقدار قابل اندازه گیری ظرفیت خازن توسط تستر LCR-T4 برابر 1000000uf است، اما بهترین نتیجه تست در محدوده ۰.2nF ~ 7000uF می‌باشد.
• تشخیص LED در چند مرحله انجام می‌گیرد و LED به طور مداوم چندین بار در طول آزمایش چشمک می‌زند.
• اگر قصد اندازه گیری ظرفیت خازن زیر 25pf را داشته باشید می‌توانید به این طریق عمل کنید:
• یک خازن با ظرفیت حداقل 25pf را با خازن زیر تست موازی (شنت) کنید و در نهایت مقدار خازن شنت را از نتیجه بدست آمده کم کنید.
• محدوده آزمون اندوکتانس: ۰.01mH ~ 20H است. اگر مقدار سلف بیشتر از 20H و مقاومت آن سلف کمتر از ۲۱۰۰ اهم باشد، می‌تواند به عنوان سلف شناسایی شود؛ ولی نتایج اندازه‌گیری تنها یک سلف واحد و ارزش اندوکتانس را نشان می‌دهد و زیاد قابل استناد نمی‌باشد.
